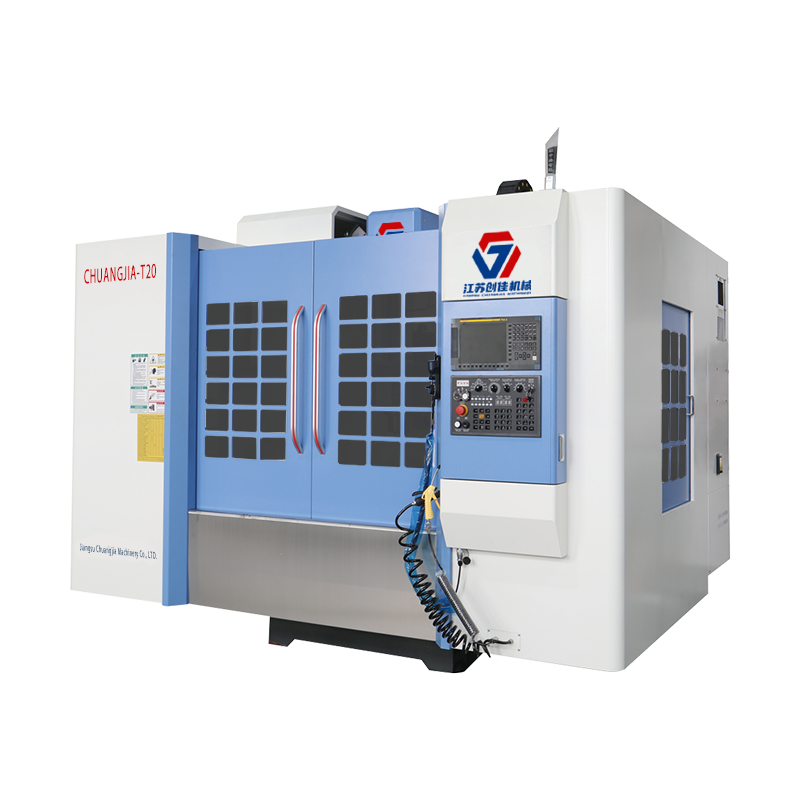

ZN-T20 centar za točenje
ZN-T20 centar za točenje

ZN-T20 centar za točenje

Centar za bušenje i narezivanje navoja ZN-T20 ima jednostavno rukovanje, visoku pouzdanost, iznimno visoke troškove, uglavnom se koristi u općoj industriji, hardveru, medicinskoj opremi i drugim industrijama u općim zahtjevima za male ploče, dijelove diska, obradu ljuski.
Zatražite ponudu Više proizvoda
PREV：No previous article
NEXT：ZN-T8 centar za točenje
  • Uvod
  • Parametar
  • Tablica konfiguracije proizvoda

  • Centar za bušenje i narezivanje navoja ZN-T20 ima jednostavno rukovanje, visoku pouzdanost i visoku cijenu.

    1. Dizajn optimizacije stroja, kako bi se osigurala dinamička krutost opreme, kako bi se osigurala stabilna obrada;

    2. Opremljen 21T kišobranom spremnikom alata, brzom i stabilnom izmjenom noža;

    3. Kut uklanjanja strugotina s velikim nagibom alatnog stroja, učinkovit učinak uklanjanja strugotina, ispiranje šasije brzo ispire strugotinu, ubrzava brzinu refluksa tekućine za rezanje;

    4. Snažna mehatronička aplikativna tehnologija, prijateljsko sučelje čovjek-stroj, jednostavan rad, poboljšava učinkovitost proizvodnje.

  • Model/Projekt

    ZN-T20

    Stavite osi X (mm)

    2000

    Stavite osi Y (mm)

    600

    Stavite osi Z (mm)

    380

    Udaljenost od vrha vretena do stola (mm)

    200-520 (prikaz, stručni).

    Veličina stola (mm)

    2100×600

    Veličina stolnog T-utora

    5×18×100

    Maksimalno opterećenje (kg)

    600

    Brzina vretena (rpm)

    Direktan priključak 20000

    Specifikacije vretena

    BT30

    Konjska snaga vretena (kw)

    3,7/5,5

    X.Y.Z brzina dodavanja (m/min)

    15

    X.Y.Z brza brzina kretanja (m/min)

    30/30/36

    Troosni motor X/Y/Z(kw)

    3/3/3

    Kapacitet spremnika alata

    21

    Vrijeme izmjene alata

    0,38 s za susjedne noževe / 4 s za suprotne noževe

    Maksimalni promjer alata (pun rezač/prazan rezač) (mm)

    60/80

    Maksimalna duljina alata (mm)

    250

    Maksimalna težina alata (kg)

    3

    Točnost pozicioniranja (mm)

    0.008

    Ponovljivost (mm)

    0.005

    kontrolor

    FANUC 0I MF

    Potražnja električne energije ka

    15

    Težina stroja (kg)

    9000

    Dimenzije stroja (D׊×V)

    5100*2300*2500

  • Standardna konfiguracija

    1

    FANUC sustav

    2

    BT30-20000 rpm Vreteno

    3

    21T spremnik alata u obliku kišobrana

    4

    Rezanje i puhanje vretenom

    5

    Sustav rashladnog sredstva za rezanje

    6

    Sustav samopodmazivanja

    7

    Potpuno zatvorena zaštita

    8

    Ispiranje šasije

    9

    Standardni spremnik za vodu

    10

    Očistite vodeni pištolj i zračni pištolj na radnoj strani

    11

    Izmjenjivač topline za električni ormar

    12

    Radno svjetlo

    13

    Svjetlo upozorenja

    14

    Kutije s alatom i alati

    15

    Sidreni vijci

    16

    Transformator

    Izborna konfiguracija

    1

    MITSUBISHI/SYNTEC/HuaZhong

    2

    BT30-24000 rpm Vreteno

    3

    21T kišobran servo spremnik alata

    4

    Rotacijski stol 4. os

    5

    Podizanje stupova

    6

    Sigurnosna vrata

    7

    Automatski sustav mjerenja alata

    8

    Skupljač uljne magle

Tvornica

  • Tvornička oprema
  • Tvornička oprema
  • Tvornička oprema
  • Tvornička oprema
  • Tvornička oprema
  • Proces proizvodnje
  • Proces proizvodnje
  • Proizvodni proces


Srodni proizvodi

Oko
Jiangsu Chuangjia Machinery Co., LTD.
Jiangsu Chuangjia Machinery Co., LTD. pripada Nantong Zhongnan Intelligent Technology Co., Ltd. Ova grupacija posjeduje Zhongnan CNC Marine Tool, Xinsheng CNC tehnologiju i druge podružnice.

Od svog osnutka 2000. godine, započeo je s proizvodnjom strojeva za površinsko brušenje i postupno se razvio u vrhunski CNC obradni centar i proizvodnju s proizvodnom linijom CNC vertikalnog obradnog centra, visokopreciznog portalnog obradnog centra, horizontalnog obradnog centra, CNC vertikalnih horizontalnih strojeva za glodanje, kompleksni centar za tokarenje i glodanje, CNC strojevi za precizno brušenje, proizvodna linija proizvoda za lijevanje i ostali proizvodi alatnih strojeva linija. Tvrtka grupe ima kompletnu proizvodnu liniju, ima svoju profesionalnu ljevaonicu, radionicu za obradu lima, radionicu za bojanje itd. To je profesionalni proizvođač sa poželjnim proizvodima i snažnom tehničkom snagom u domaćem lancu industrije rezanja metala. Proizvodi tvrtke naširoko se koriste u industriji safira, automobila, nove energije, kalupa i drugim industrijskim područjima.

Jiangsu Chuangjia ima proizvodni park koji pokriva 100.000 četvornih metara. Ima više od 380 zaposlenika, 30 starijih motora i 20 inženjera za istraživanje i razvoj. Tvrtka grupe ima vlastiti tehnološki centar za istraživanje i razvoj - Institut za istraživanje strojeva za mljevenje, i izgradila je domaći napredni ured za dizajn CAD-a, stekla niz nezavisnih patenata za izume. Proizvodni kapacitet pokriva cijeli proizvodni lanac proizvodnje odljevaka, strojne obrade, bojanja, montaže, puštanja u pogon, inspekcije itd.

Naša misija: "izvrsna tehnologija, pridržavanje profesionalnosti". Naš koncept usluge je "inovacija, kreacija, integritet, kvaliteta". Iskreno se veselimo obostrano pobjedničkoj suradnji s vama i zajedničkom stvaranju dobrog posla.
Certificate Of Honor
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
Vijesti
Poruka povratne informacije

Poznavanje proizvoda

Prednosti korištenja ZN-T20 centra za narezivanje s automatskom izmjenom alata
The ZN-T20 centar za narezivanje nareznica s automatskom izmjenom alata nudi mnoštvo prednosti koje značajno poboljšavaju proizvodne procese u raznim industrijama. Njegov dizajn integrira naprednu tehnologiju, fokusirajući se na preciznost, učinkovitost i svestranost. Jedna od najuvjerljivijih prednosti ZN-T20 je njegova sposobnost dramatičnog povećanja produktivnosti. Značajka automatske izmjene alata omogućuje brže i učinkovitije prijelaze između različitih operacija strojne obrade, smanjujući vrijeme trajanja. Tradicionalne postavke strojne obrade često zahtijevaju ručne izmjene alata, što može oduzimati puno vremena i prekinuti tijek rada. Nasuprot tome, ZN-T20 može mijenjati alate unutar nekoliko sekundi, omogućujući kontinuirani rad i značajno skraćujući vrijeme ciklusa. Ovo povećanje produktivnosti izravno se pretvara u veći učinak i poboljšanu operativnu učinkovitost, što je bitno za proizvođače koji žele zadovoljiti rastuću potražnju.

Preciznost je najvažnija u strojnoj obradi, a ZN-T20 briljira u tom pogledu. Sa svojom naprednom CNC tehnologijom, centar za narezivanje pruža iznimnu točnost u operacijama strojne obrade. Precizna kontrola vretena i putanje alata osigurava da su komponente proizvedene prema točnim specifikacijama, smanjujući vjerojatnost pogrešaka i potrebu za preradom. Jiangsu Chuangjia Machinery Co., Ltd. naglašava visokokvalitetne proizvodne procese, osiguravajući da ZN-T20 zadovoljava stroge standarde za preciznost. Ova sposobnost je posebno korisna u industrijama kao što su zrakoplovna i automobilska, gdje čak i najmanje odstupanje može imati značajne posljedice.

ZN-T20 dizajniran je za obavljanje širokog spektra zadataka strojne obrade, što ga čini svestranim dodatkom bilo koje proizvodne linije. Bilo da se radi o složenim geometrijama, zamršenim komponentama ili raznim materijalima, ovaj centar za točenje može se prilagoditi različitim zahtjevima. Jiangsu Chuangjia Machinery Co., Ltd. projektirao je ZN-T20 tako da bude prikladan za različite primjene, uključujući operacije bušenja, narezivanja i glodanja. Ova svestranost omogućuje proizvođačima da koriste isti stroj za više procesa, optimizirajući prostor i ulaganja u strojeve. Ulaganje u ZN-T20 centar za narezivanje s automatskom izmjenom alata može dovesti do značajnih ušteda tijekom vremena. Poboljšanjem produktivnosti i smanjenjem vremena ciklusa, proizvođači mogu povećati svoj učinak bez potrebe za dodatnom radnom snagom ili opremom. Visoka preciznost stroja smanjuje rasipanje materijala, dodatno povećavajući isplativost. Izdržljiva konstrukcija i napredna tehnologija ZN-T20 osiguravaju niže troškove održavanja i dulji životni vijek, što ga čini mudrim ulaganjem za bilo koju proizvodnu operaciju.

Sučelje ZN-T20 jednostavno za korištenje olakšava rad, omogućujući čak i manje iskusnim operaterima da učinkovito iskoriste sve njegove mogućnosti. Jiangsu Chuangjia Machinery Co., Ltd. uložio je u razvoj intuitivnog upravljačkog sustava koji pojednostavljuje programiranje i postavljanje stroja. Ova jednostavnost korištenja smanjuje krivulju učenja i pomaže u ublažavanju ljudskih pogrešaka tijekom rada. Dizajn stroja uključuje jednostavan pristup za zadatke održavanja, osiguravajući da se rutinske provjere i servisiranje mogu obaviti brzo i učinkovito, čime se povećava cjelokupno operativno vrijeme. ZN-T20 uključuje vrhunsku tehnologiju koja ga drži na čelu strojnih rješenja. Značajke kao što su nadzor u stvarnom vremenu, prediktivna upozorenja o održavanju i mogućnosti naprednog CNC programiranja omogućuju proizvođačima održavanje optimalnih performansi. Jiangsu Chuangjia Machinery Co., Ltd. je predan kontinuiranim inovacijama, osiguravajući da ZN-T20 integrira najnovija dostignuća u tehnologiji strojne obrade. Ovaj fokus na tehnologiju ne samo da poboljša funkcionalnost stroja, već i njegovu prilagodljivost budućim razvojem u industriji.

Shvaćajući da različita proizvodna okruženja imaju jedinstvene zahtjeve, Jiangsu Chuangjia Machinery Co., Ltd. nudi mogućnosti prilagodbe za ZN-T20. Proizvođači mogu prilagoditi značajke kao što su alati, konfiguracije vretena i postavke softvera kako bi zadovoljili specifične svoje potrebe. Ova razina prilagodbe omogućuje tvrtkama optimizaciju ZN-T20 za svoje operacije, povećavajući njegovu učinkovitost. Kako se proizvodni zahtjevi mijenjaju, skalabilnost ZN-T20 omogućuje jednostavnu nadogradnju i modifikacije, osiguravajući da ostane vrijedna imovina tijekom cijelog radnog vijeka. Odabir ZN-T20 također znači partnerstvo s tvrtkom Jiangsu Chuangjia Machinery Co., Ltd., renomiranim proizvođačem sa snažnom kvalitetom predanosti i zadovoljstvom kupaca. Veliko iskustvo tvrtke u industriji rezanja metala, zajedno s timom za tehničku podršku, osigurava da klijenti dobiju stalnu pomoć i stručnost. Ovo je podrška neprocjenjive vrijednosti u maksimiziranju performansi ZN-T20, rješavanju problema i primjeni najboljih praksi za rad i održavanje.
