LM3023 portalni obradni centar
LM3023 portalni obradni centar
LM3023 portalni obradni centar
LM3023 portalni obradni centar
LM3023 portalni obradni centar

LM3023 portalni obradni centar

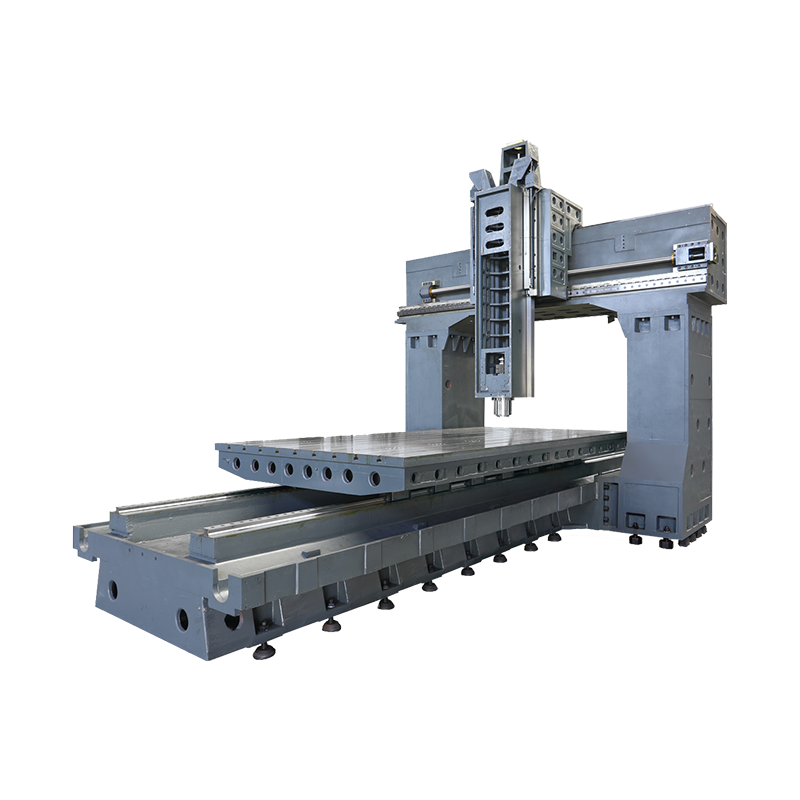

Stroj usvaja strukturni oblik fiksnog portalnog okvira i pokretnog stola na krevetu. Integrirani dizajn stupova grede, ima karakteristike visoke krutosti i precizne stabilnosti. Standardno s vretenom remena visoke preciznosti, za postizanje velike brzine, visoke preciznosti i snažne kombinacije rezanja. Široko se koristi u kalupima, civilnom zrakoplovstvu, željezničkom prijevozu, automobilskoj, medicinskoj i drugim vrhunskim proizvodnim industrijama.
Zatražite ponudu Više proizvoda
PREV：LM4025 portalni obradni centar
NEXT：LM2218 Portalni obradni centar
  • Uvod
  • Parametar
  • Tablica konfiguracije proizvoda

  • · Ova serija alatnih strojeva prihvaća kombinaciju konfiguracije teške valjkaste linearne vodilice i klizne vodilice. Na temelju zadržavanja linearne konfiguracije tračnice velike brzine i visoke preciznosti X i Y osi, opremljena je pravokutnom konfiguracijom tvrde tračnice osi Z, a površina tvrdi tračnice je proširena, produljena i nadograđena, tako da je sposobnost ponovnog rezanja alatnog stroja značajno poboljšana: kombinacija "dvije linije i jedne tvrde" ne samo da može zadovoljiti snažno rezanje dijelova u različitim radnim uvjetima, već su i performanse alatnog stroja stabilne i točnost je dobra.

    · Serija "dvije linije i jedna tvrda" konfiguracija potpore, jaka nosivost, poboljšava snažnu sposobnost rezanja stroja.

    · Podesivi remenski pogon, glava zupčanika, električno vreteno, automatska glava za glodanje pod pravim kutom;

    · Stup fiksni, greda fiksna, stolni pokretni fiksni greda portalni obradni centar;

    · Prikladno za brzu, visoko preciznu obradu;

    · Uglavnom se koristi u automobilskoj industriji, energetici, građevinskim strojevima, opremi za automatizaciju, kalupima i drugim industrijama obrade dijelova;

    · Lijep oblik, jednostavan za rukovanje.

  • Parametri stroja

    jedinica

    LM3023

    LM4023

    LM5023

    LM6023

    LM8023

    Veličina stola (duljina × širina)

    mm

    3000×2000

    4000×2000

    5000×2000

    6000×2000

    8000×2000

    Maksimalno opterećenje stola

    t

    17

    20

    23

    26

    29

    T-utor (broj utora × širina utora × razmak)

    mm

    9×22×200

    Putovanje osi X

    mm

    3200

    4200

    5200

    6200

    8200

    Putovanje osi Y

    mm

    2300

    Hod osi Z

    mm

    1000

    Udaljenost od čeone strane vretena do radne površine

    mm

    200-1200 (prikaz, stručni).

    Širina portala

    mm

    2300

    Specifikacije vretena

    BT50

    Način prijenosa A

    okretaja u minuti

    Remenski pogon: do 6000 okretaja u minuti (usporenje 1,5:1 nije obavezno)

    Način prijenosa B

    Pogon promjene ZF mjenjača: do 6000 o/min (usporenje s dva stupnja prijenosa 1:1; 4:1）

    Način prijenosa C

    Prijenos mjenjača: do 6000 o/min (usporenje s dva stupnja prijenosa 1:1; 4,4:1）

    Snaga motora vretena

    Kw

    15/18.5

    15/18.5

    15/18.5

    15/18.5

    15/18.5

    CNC sustav

    FANUC-0i MF       MITSUBISHI M80     SENMENS   （Opcionalno）

    Brzi hod X/Y/Z osi

    mm

    12/12/10

    10/12/10

    10/12/10

    12.6.10

    12.6.10

    Kapacitet spremnika alata

    pregršt

    24

    24

    24

    24

    24

    Točnost pozicioniranja (X/Y/Z)

    mm

    0,02/0,02/0,016

    0,025/0,02/0,016

    0,03/0,02/0,016

    0,035/0,02/0,016

    0,04/0,02/0,016

    Ponovljivost (X/Y/Z)

    mm

    0,012/0,012/0,01

    0,016/0,012/0,01

    0,02/0,012/0,01

    0,025/0,012/0,01

    0,03/0,012/0,01

    Tlak zraka

    kg/cm²

    6

    6

    6

    6

    6

    Težina stroja

    T

    39

    43

    47

    51

    55

    Dimenzije (D׊×V)

    mm

    9500×5200×5000

    11500×5200×5000

    13500×5200×5000

    15500×5200×5000

    17500×5200×5000

  • Standardna konfiguracija

    1

    FANUC sustav

    2

    BT50 vreteno remena

    3

    Rezanje vretenom i puhanje

    4

    Sustav rashladnog sredstva za rezanje

    5

    Sustav samopodmazivanja

    6

    Poluzatvorena zaštita

    7

    Standardni spremnik za vodu

    8

    Očistite vodeni pištolj i zračni pištolj na radnoj strani

    9

    Izmjenjivač topline za električni ormar

    10

    Radno svjetlo

    11

    Svjetlo upozorenja

    12

    Kutije s alatom i alati

    13

    Sidreni vijak

    14

    Transformator

    Izborna konfiguracija

    1

    MITSUBISHI/SIEMENS/SYNTEC

    2

    Lančani transporter strugotine

    3

    BT50-24T ruka alata ATC

    4

    BT50 vreteno zupčanika

    5

    Središnji izlaz vretena 30 bara

    6

    Optička pravila s 3 osi

    7

    Separator ulja i vode tipa strugača

    8

    Rotacijski stol (4. os)

    9

    Sigurnosna vrata

    10

    Automatski sustav mjerenja alata

    11

    Automatski sustav mjerenja obratka

    12

    Podizanje stupova

    13

    Produljen hod osi Z

    14

    Ručna glava za glodanje pod pravim kutom

    15

    Potpuno automatska glava za glodanje pod pravim kutom

Tvornica

  • Vanjski izgled tvornice
  • Vanjski izgled tvornice
  • Tvornička oprema
  • Tvornička oprema
  • Tvornička oprema
  • Lijevanje željeza
  • Proizvodni proces
  • Proizvodni proces


Srodni proizvodi

Oko
Jiangsu Chuangjia Machinery Co., LTD.
Jiangsu Chuangjia Machinery Co., LTD. pripada Nantong Zhongnan Intelligent Technology Co., Ltd. Ova grupacija posjeduje Zhongnan CNC Marine Tool, Xinsheng CNC tehnologiju i druge podružnice.

Od svog osnutka 2000. godine, započeo je s proizvodnjom strojeva za površinsko brušenje i postupno se razvio u vrhunski CNC obradni centar i proizvodnju s proizvodnom linijom CNC vertikalnog obradnog centra, visokopreciznog portalnog obradnog centra, horizontalnog obradnog centra, CNC vertikalnih horizontalnih strojeva za glodanje, kompleksni centar za tokarenje i glodanje, CNC strojevi za precizno brušenje, proizvodna linija proizvoda za lijevanje i ostali proizvodi alatnih strojeva linija. Tvrtka grupe ima kompletnu proizvodnu liniju, ima svoju profesionalnu ljevaonicu, radionicu za obradu lima, radionicu za bojanje itd. To je profesionalni proizvođač sa poželjnim proizvodima i snažnom tehničkom snagom u domaćem lancu industrije rezanja metala. Proizvodi tvrtke naširoko se koriste u industriji safira, automobila, nove energije, kalupa i drugim industrijskim područjima.

Jiangsu Chuangjia ima proizvodni park koji pokriva 100.000 četvornih metara. Ima više od 380 zaposlenika, 30 starijih motora i 20 inženjera za istraživanje i razvoj. Tvrtka grupe ima vlastiti tehnološki centar za istraživanje i razvoj - Institut za istraživanje strojeva za mljevenje, i izgradila je domaći napredni ured za dizajn CAD-a, stekla niz nezavisnih patenata za izume. Proizvodni kapacitet pokriva cijeli proizvodni lanac proizvodnje odljevaka, strojne obrade, bojanja, montaže, puštanja u pogon, inspekcije itd.

Naša misija: "izvrsna tehnologija, pridržavanje profesionalnosti". Naš koncept usluge je "inovacija, kreacija, integritet, kvaliteta". Iskreno se veselimo obostrano pobjedničkoj suradnji s vama i zajedničkom stvaranju dobrog posla.
Certificate Of Honor
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
  • Potvrda
Vijesti
Poruka povratne informacije

Poznavanje proizvoda

Primjene u raznim industrijama
The LM3023 Potpuno zatvoreni portalni obradni centar osmišljen je da odgovori na složene zahtjeve različitih industrijskih sektora, pokazujući svoju svjestranost i preciznost. Kao vodeći proizvod tvrtke Jiangsu Chuangjia Machinery Co., Ltd., LM3023 postao je nezamjenjiv u brojnim primjenama, odražavajući predanost tvrtki u kvaliteti i inovacijama.

U sektoru zrakoplovstva najvažnije su preciznost i pouzdanost. Mogućnosti LM3023 omogućuju mu proizvodnju složenih komponenti koje zadovoljavaju visoke industrijske standarde. Njegova obrada velike brzine i točnost olakšavaju proizvodnju dijelova kao što su lopatice turbine, strukturne komponente i kućišta za motore. Potpuno zatvoreni dizajn smanjuje kontaminaciju i povećava sigurnost, što ga čini idealnim za osjetljive operacije koje zahtijevaju strogo pridržavanje čistoće i preciznosti. Nadalje, sposobnost obradnog centra za izradu različitih materijala, uključujući lagane kompozite i legure visoke čvrstoće, omogućuje proizvođačima optimizaciju performansi uz osiguranje strukturalnog integriteta komponenti zrakoplovstva.

Automobilska industrija doživjela je značajnu transformaciju s pojavom CNC tehnologije obrade. LM3023 igra ključnu ulogu u proizvodnji visoko preciznih bitnih komponenti za sastavljanje vozila, kao što su blokovi motora, kućišta mjenjača i dijelovi šasije. S fokusom Jiangsu Chuangjia Machinery Co., Ltd. na napredne tehnike proizvodnje, LM3023 je opremljen za rukovanje velikim količinama bez ugrožavanja kvalitete. Njegova velika brzina obrade i točnost ne samo da povećava produktivnost, već i smanjuje materijalni otpad, pridonoseći održivijoj proizvodnoj praksi. Dodatno, integracija automatizacije i robotike s LM3023 omogućuje pojednostavljene tijekove rada, olakšavajući proizvodnju točno na vrijeme koje je ključno u današnjem brzom automobilskom okruženju.

Kako se svijet pomiče prema održivim energetskim rješenjima, LM3023 je pronašao primjenu u novom energetskom sektoru, posebno u proizvodnji komponenti za sustave obnovljive energije kao što su vjetroturbine i solarni paneli. Sposobnost obradnog centra da obrađuje velike dijelove i njegova preciznost čine ga prikladnim za proizvodnju ključnih komponenti poput turbinskih lopatica i okvira solarnih modula. Jiangsu Chuangjia Machinery Co., Ltd. koristi svoju tehničku stručnost kako bi osigurao da LM3023 zadovoljava rigorozne standarde potrebne u novoj energetskoj industriji, podržavajući globalnu tranziciju prema čistim izvorima energije.

U proizvodnji kalupa, gdje su preciznost i završna obrada ključne površine, LM3023 blista kao idealno rješenje. Obradni centar omogućuje proizvodnju kalupa za različite primjene, uključujući injekcijsko prešanje i lijevanje pod pritiskom. Njegova visoka preciznost omogućuje stvaranje složenih geometrija koje su ključne za proizvodnju zamršenih dijelova u industriji kao što su potrošačka elektronika, ambalaža i automobilske komponente. Kvaliteta Jiangsu Chuangjia Machinery Co., Ltd. osigurava da proizvedeni kalupi korištenjem LM3023 daju izvrsne performanse, smanjujući vrijeme ciklusa i poboljšavajući ukupnu učinkovitost proizvodnog procesa.

Industrija medicinskih uređaja zahtijeva visoku preciznost i strogu usklađenost s propisima, što LM3023 čini vitalnim alatom u ovom području. Sa svojom sposobnošću rada s različitim materijalima, uključujući biokompatibilnu plastiku i metale, obradni centar može proizvoditi komponente za kirurške instrumente, dijagnostičke uređaje i protetiku. Potpuno zatvoreni dizajn povećava čistoću, što je ključno za smanjenje kontaminacije tijekom procesa proizvodnje. Štoviše, Jiangsu Chuangjia Machinery Co., Ltd. održava strogu kontrolu procesa kvalitete kako bi se osiguralo da svaka proizvedena komponenta zadovoljava potrebne sigurnosne i radne standarde.

U sektoru elektronike, potražnja za preciznim komponentama nastavlja rasti, pojačana napretkom tehnologije i minijaturizacijom uređaja. Mogućnosti LM3023 čine ga idealnim za obradu složenih dijelova za različite elektroničke primjene, kao što su tiskane ploče, kućišta i konektori. Mogućnosti velike brzine obradnog centra omogućuju učinkovitu proizvodnju, zadovoljavajući brzo vrijeme obrade koje je potrebno u ovoj brzoj industriji. Osim toga, Jiangsu Chuangjia Machinery Co., Ltd. koristi napredne alate i strategije strojne obrade kako bi osigurao optimalne performanse i površinsku obradu, koji su ključni za elektroničke komponente.

Željeznička industrija i industrija teških strojeva oslanjaju se na robusne i izdržljive komponente koje mogu izdržati ekstremne uvjete. LM3023 je sposoban proizvoditi visoko precizne dijelove kao što su osovine, okviri i komponente donjeg stroja, osiguravajući ispunjavanje rigoroznih zahtjeva ovih aplikacija. Stručnost Jiangsu Chuangjia Machinery Co., Ltd. u strojnoj obradi komponenti za teške uvjete rada osigurava da LM3023 može isporučiti visokokvalitetne dijelove koji povećavaju pouzdanost i performanse željezničkog i teškog strojeva.
